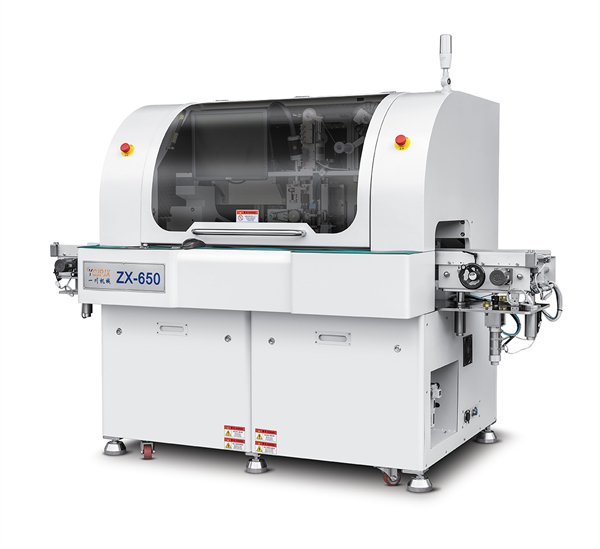

◆本设备用于把卷装的方、圆形钢针自动切成一定长度后通过插件头自动准确高效地插入电路板上，采用全凸轮结构。

◆PCB 定位方式是采用机械+CCD工业相机(软件定位)

◆ 材料：设备关键部位都是经过严格管控，该处理的地方都按照标准处理，如切刀刀口为镶嵌进口钨钢，凸轮槽热处理， 硬度达到62度左右，所有有活动或者摩擦的地方均进行热处理，高强度， X/Y轴活动部件连接的地方都有用螺   丝胶加固，设备外框也是安装有防火隔音棉，机架采用整体钢材框架结构，扎实牢靠。

◆ 操作：方便快捷，设备运行程序采用C语言，全部自主开发，操作相当简单，包括生产产品程序编辑，采用相机捕捉 PIN针所插孔位，方便简易。

本设备用于把卷装的方、圆形钢针自动切成一定长度后通过插件头自

动准确高效地插入电路板上。

1、采用全凸轮结构

2、PCB 定位方式是采用机械+CCD 工业相机(软件定位)

3、主轴驱动采用伺服马达

4、工作台采用精密滑轨+研磨丝杆，走位精度±0.02mm

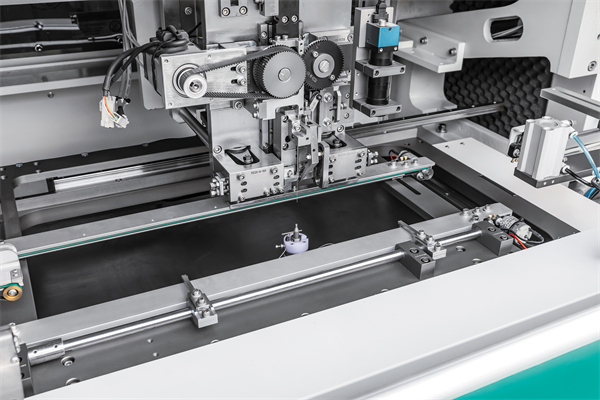

工作平台

工作台具有板定位功能

工作台具有线路板检测功能

◆ 最大PCB尺寸500×350mm

◆ PCB 多重定位，保证板定位精度。

工作平台

工作台具有板定位功能

工作台具有线路板检测功能

◆ 最大PCB尺寸500×350mm

◆ PCB 多重定位，保证板定位精度。
