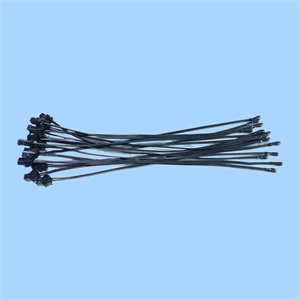

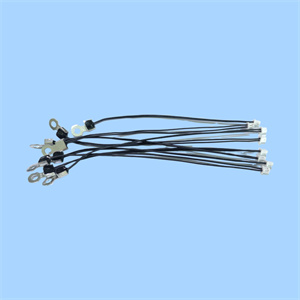

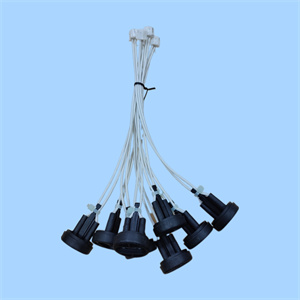

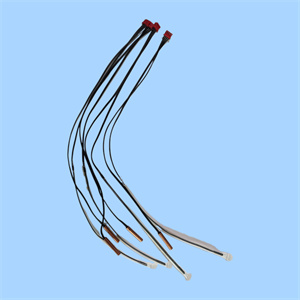

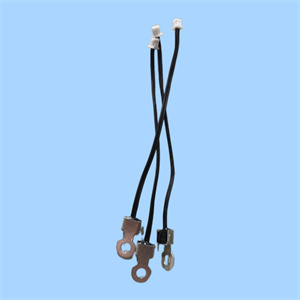

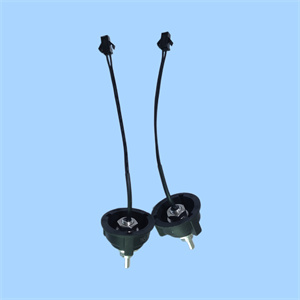

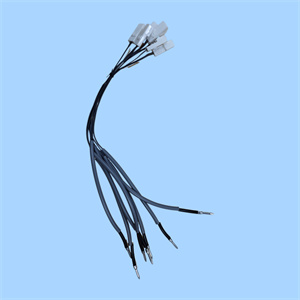

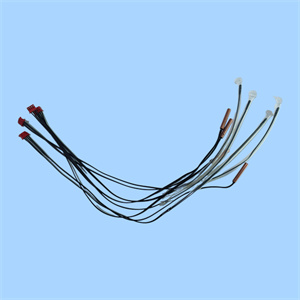

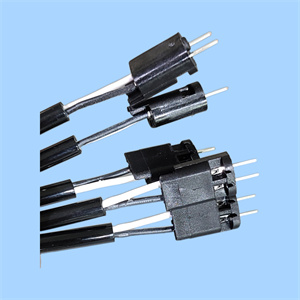

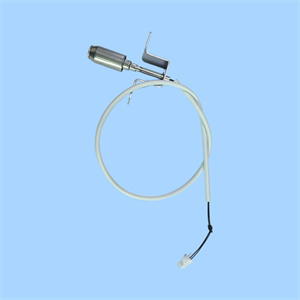

- 产品样品
- 技术规格
- 设备细节
- 进料方式
- 视频展示
|
设备主要配置 |
|
|
部件名称 |
厂商 |
|
丝杆 |
上银 |
|
伺服马达 |
台达 |
|
PLC |
台达 |
|
气缸 |
亚德客 |
|
电磁阀 |
亚德客 |
|
滑轨 |
亚德客 |
|
轴承 |
日本 IKO |
|
同步带 |
美国 卡莱 |
|
CCD视觉检测 |
海康（选配） |
|
端子机 |
一川 |
|
压力传感器 |
汇众（选配） |
技术参数
|
型号 |
BX-880S自动剥皮打端插壳测试机 |
|
适用线材 |
电子线、并线;AWG#28～AWG#18 ;OD：0.8～2.5MM |
|
功能 |
比剪、剥皮、打端、插壳、导通测试、外观检查 |
|
产能 |
700-1000PCS/H |
|
切断长度 |
0.1-4mm±0.1 |
|
剥皮长度 |
0.1～4MM |
|
检测功能 |
端子压力检测、 端子铆压外观CCD检查、导通检测 |
|
压着能力 |
2.0T |
|
电源/功率 |
AC220V 50/60HZ 3000W |
|
空气压力 |
0.5～0.7MPa |
|
外形尺寸 |
L：1600MM W:1000MM H:1600MM |
|
重量 |
500KG |
设备特点：
1.工艺流程：人工放线～比剪～剥皮～打端～压力检测～端子外观视觉检测～端子插入～导通测试～成品取出；完成一个产品
2.本机采用PLC可编程控制系统。整机参数全部数字化设定。硬件部分模块化设计，使更换料号、设备排障变得更加精准快捷；
3、CCD：端子外观检测(外铆、内铆、包胶等）
4、压力检测：芯线飞丝、伤芯线、打端异常、铆压异常等会报警停机，需手动排除异常；
5、端子变形、端子弯曲则无法插入胶壳，包括打端不良或插入异常等，都会报警，停机需手动排除后方可操作；
6、端子插入胶壳后，通过阻值测试可判定是否插入到位，如插入不到位会报警停机，需手动排除故障后方能使用，否则，无法进入下一步。
7、此设备根据端子、胶壳、线材专机专用。根据需方要求，后期如需更换物料，需更换模具、料槽、振动盘面、引导夹等相关治具。
