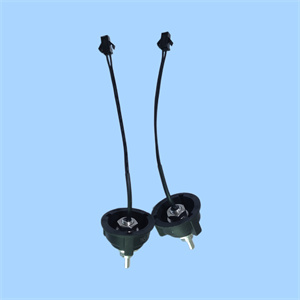

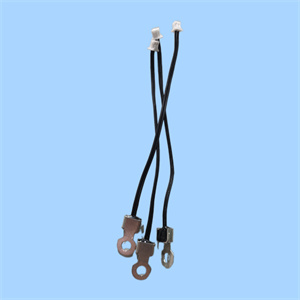

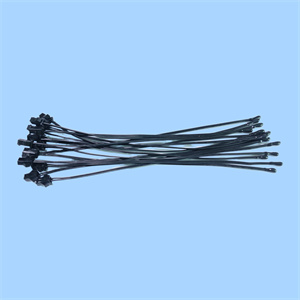

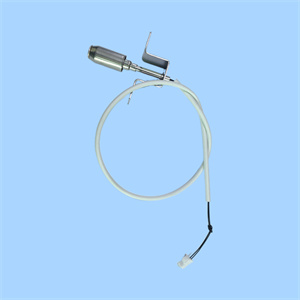

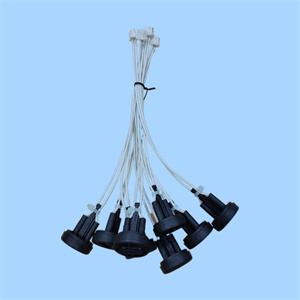

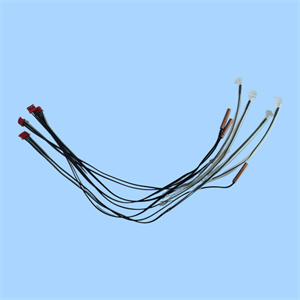

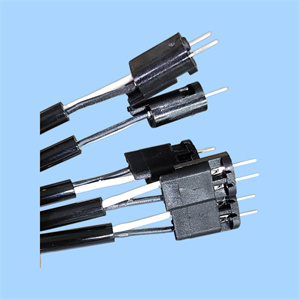

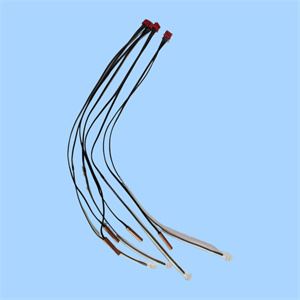

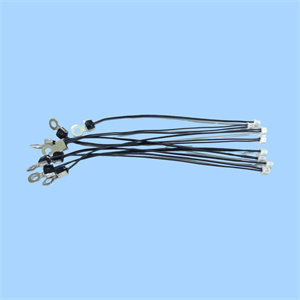

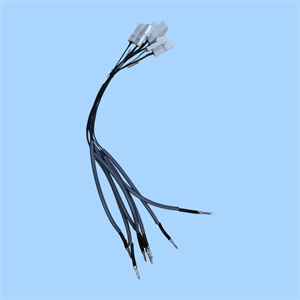

- 产品样品
- 技术规格
- 设备细节
- 进料方式
- 视频展示
|
设备主要配置 |
|
|
部件名称 |
厂商 |
|
丝杆 |
台湾上银 |
|
伺服马达 |
台达 |
|
PLC |
伟创 |
|
气缸 |
亚德客 |
|
电磁阀 |
亨博 |
|
滑轨 |
亚德客 |
|
轴承 |
日本 SKD |
|
同步带 |
美国 卡莱 |
|
CCD视觉检测 |
海康（选配） |
|
端子机 |
一川 |
|
压力传感器 |
汇众（选配） |
技术参数
|
型号 |
YC-1000S自动剥皮打端机 |
|
适用线材 |
电子线、并线、排线、;AWG#28～AWG#18 ;OD：0.8～2.5MM |
|
功能 |
比剪、剥皮、打端 |
|
切断长度 |
0.1-4mm±0.1 |
|
剥皮长度 |
0.1～4MM |
|
刀片材质 |
钨钢/高速钢（根据线材选配） |
|
端子规格范围 |
横模 |
|
产能 |
一次放两条线打四个端子，500-700次循环，端子子数量2000-2800pcs/H |
|
检测功能(选配） |
端子压力检测、 |
|
压着能力 |
2.0T |
|
电源/功率 |
AC220V 50/60HZ 2000W |
|
空气压力 |
0.5～0.7MPa |
|
外形尺寸 |
L：700MM W:800MM H:1600MM |
|
重量 |
350KG |
设备特点：
1.工艺流程：人工放线自动感应～比剪～剥皮～打端～端子外观视觉检测～成品取出；完成一个产品
2.本机采用PLC可编程控制系统。整机参数全部数字化设定。硬件部分模块化设计，使更换料号、设备排障变得更加精准快捷；
3.刀座采用伺服电机实现高精度电脑数控剥皮。刀片是V口刀对硅胶线，高温线剥皮可以实现剥口整齐不拉丝。有退刀功能，防止划伤铜丝。
4．用比剪功能，线剪平后进行剥皮保证打端包胶位的一致性
5．选配功能有：压力管理、CCD外观检查
6．对操作人员没有要求，避免新员工培训的过程产生不良品流入客户，普通剥打机的安全事故，保证产品的品质和外观的一致性
易损件清单
1、剥皮刀：一套4片，钨钢刀150元一片，高速钢80元一片
2、端子压接刀：一套4片，50元一片
